Commutateur rotatifà fixer sur circuit imprimé

Fonctionnellement identiques aux commutateurs à souder par fils, ces modèles sont adaptés de manière à être implantés directement sur circuits imprimés. L’implantation CI des commutateurs n’est pas configurable.

Options: voir commutateurs à souder.

Contactez-nous pour commander

Certificats ROHS et SVHC sur demande
*Tension maximale - Intensité maximale avec coupure - Intensité maximale sans coupure - Puissance de coupure

Tous nos commutateurs rotatifs pour circuit imprimé

Filtrer les commutateurs
Ecarts angulaires
  • 11°15'
  • 12°51'
  • 15°
  • 18°
  • 22°30'
  • 5°42'
  • 30°
  • 36°
  • 45°
  • 60°
  • 90°
  • 120°
  • 13°
  • 72°
  • 51°25'
Nombre de positions
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 10
  • 12
  • 16
  • 20
  • 24
  • 26
  • 28
  • 32
Options
  • Commande par clé
  • Tiré-tourné
  • Poussé-tourné
  • Rappel
Diamètre axe
  • 6 mm
  • 4 mm
  • N/A mm
  • 6,35 mm
  • 10 mm
  • 3 mm
Image Nom Ecarts angulaires Nombre de positions Diamètre axe Valeurs électriques* Dimensions du corps Détails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

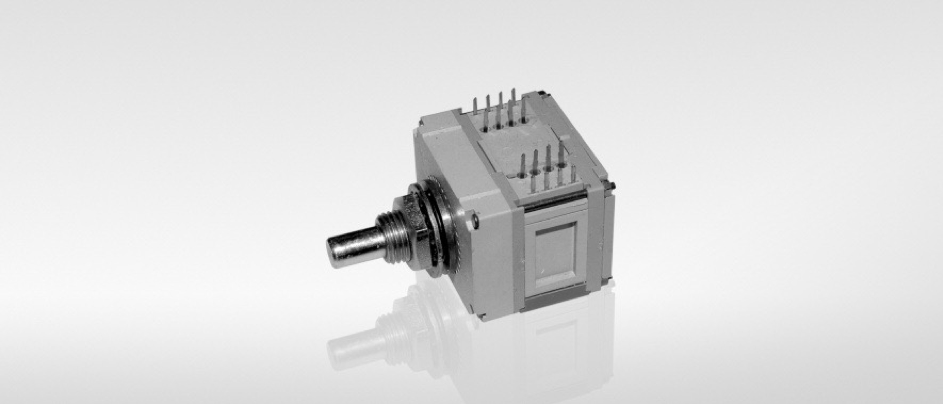

CH 8

Commutateur 2 à 10 positions pour circuit imprimé


11°15'
12°51'
15°
18°
22°30'
5°42'
30°
36°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
6 mm
150 V
0,2 A
0,5 A
15 W
29,5 x 25,5 x 29 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CH 16

Commutateur 2 à 16 positions pour circuit imprimé


11°15'
12°51'
15°
18°
22°30'
5°42'
30°
36°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
12
16
6 mm
150 V
0,2 A
0,5 A
15 W
39,8 x 25,5 x 29 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CH 32

Commutateur 2 à 32 positions pour circuit imprimé


11°15'
12°51'
15°
18°
22°30'
5°42'
30°
36°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
12
16
20
24
26
28
32
6 mm
150 V
0,2 A
0,5 A
15 W
60 x 25,5 x 29 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CH 144

Commutateur 2 à 16 positions pour circuit imprimé


11°15'
12°51'
13°
15°
18°
22°30'
5°42'
30°
36°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,2 A
0,5 A
15 W
28,7 x 13,9 x 15,3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MCK 12

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
90°
2
3
4
5
6
7
8
10
12
N/A mm
50 V
0,25 A
1 A
5 W
24,5 x 19 x 19 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CLT 5

Commutateur 12 à 12 positions pour circuit imprimé

30°
45°
12
N/A mm
30 V
0,1 A
0,5 A
3 W
31,7 x 30,5 x 21 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KB

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
19 x 14 x13.3mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KD

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
19 x 14 x 14.3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KF

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
19 x 14 x 13.3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KM

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
∅24 x 8 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KX

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
N/A mm
50 V
0,25 A
1 A
5 W
19 x 14 x 13.3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KDL

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
19 x 14 x 14.3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

KFL

Commutateur 2 à 12 positions pour circuit imprimé

30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
4 mm
50 V
0,25 A
1 A
5 W
19 x 14 x 13.3 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CB 4

Commutateur 2 à 16 positions pour circuit imprimé

22°30'
30°
36°
60°
90°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,2 A
0,5 A
15 W
18,6 x 13,9 x 17,6 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CB 8

Commutateur 2 à 16 positions pour circuit imprimé

22°30'
30°
36°
45°
60°
90°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,2 A
0,5 A
15 W
18,6 x 13,9 x 17,6 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

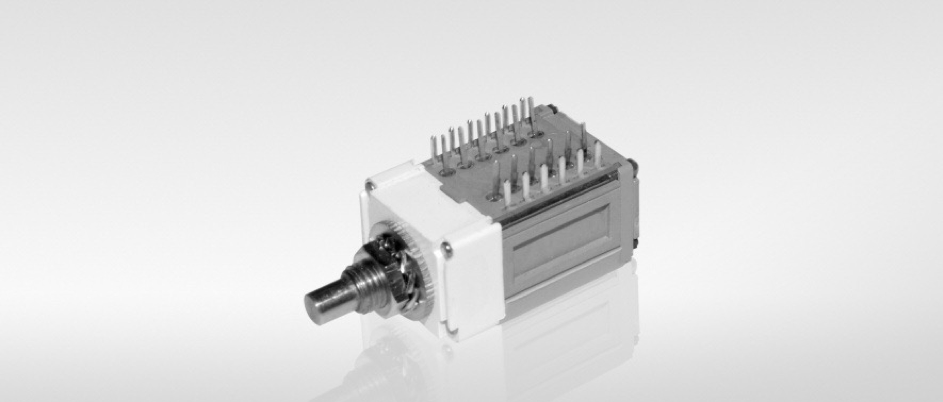

CB 12

Commutateur 2 à 16 positions pour circuit imprimé

22°30'
30°
36°
60°
90°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,2 A
0,5 A
15 W
18,6 x 13,9 x 17,6 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A20

Commutateur 2 à 20 positions pour circuit imprimé

18°
36°
72°
90°

2
3
4
5
6
7
8
10
12
16
20
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A24

Commutateur 2 à 24 positions pour circuit imprimé

15°
30°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
12
16
20
24
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A28

Commutateur 2 à 28 positions pour circuit imprimé

12°51'
5°42'
51°25'
60°
2
3
4
5
6
7
8
10
12
16
20
24
26
28
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A32

Commutateur 2 à 32 positions pour circuit imprimé

11°15'
22°30'
45°
2
3
4
5
6
7
8
10
12
16
20
24
26
28
32
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAF 10 N

Commutateur 2 à 10 positions pour circuit imprimé

36°
72°
2
3
4
5
6
7
8
10
4 mm
150 V
0,3 A
1,5 A
25 W
∅16,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAF 12 N

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
2
3
4
5
6
7
8
10
12
4 mm
6 mm
150 V
0,3 A
1,5 A
25 W
∅16,5 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

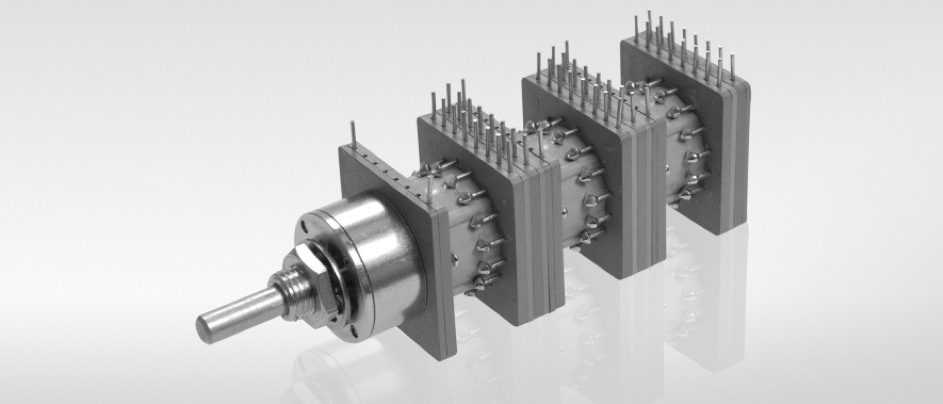

CAF 16 N

Commutateur 2 à 16 positions pour circuit imprimé

22°30'
45°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,3 A
1,5 A
25 W
∅19,6 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAF 26 N

Commutateur 2 à 26 positions pour circuit imprimé

13°
2
3
4
5
6
7
8
10
12
16
20
24
26
6 mm
V
A
A
W
Détails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAG 12

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
90°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
V
A
A
W
∅32 x 29.9 mmDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 8

Commutateur 2 à 8 positions pour circuit imprimé

45°
90°
2
3
4
5
6
7
8
6 mm
6,35 mm
V
A
A
W
Détails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 10

Commutateur 2 à 10 positions pour circuit imprimé

36°
72°
2
3
4
5
6
7
8
10
6 mm
6,35 mm
150 V
0,5 A
3 A
45 W
25,7 x 17 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 12

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
90°
120°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
150 V
0,5 A
3 A
45 W
25,7 x 17 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CSM 12

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
90°
2
3
4
5
6
7
8
10
12
N/A mm
300 V
0,5 A
2 A
100 W
∅32 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CSV 12

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
90°
2
3
4
5
6
7
8
10
12
N/A mm
300 V
0,5 A
2 A
100 W
∅32 mm Profondeur variableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

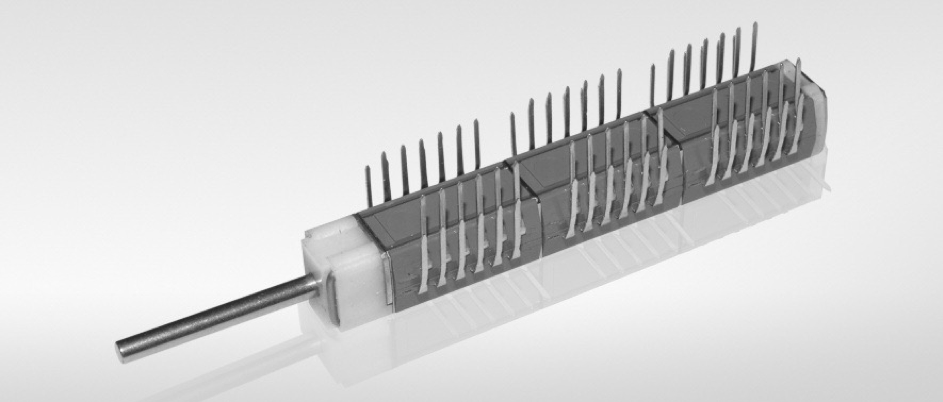

KR 10

Commutateur 2 à 12 positions pour circuit imprimé

30°
60°
2
3
4
5
6
7
8
10
12
3 mm
100 V
0,07 A
0,2 A
W
15,8 x 10 mm Profondeur variableDétails
