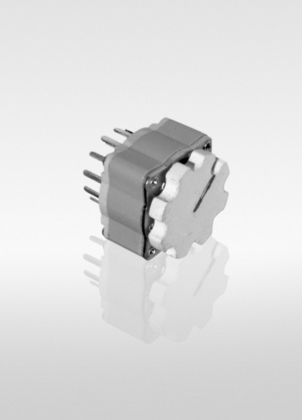

Commutateur rotatif KB pour circuit imprimé
Le modèle KB est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:- circuit imprimé
- Rappel
Caractéristiques du commutateur KB pour circuit imprimé
Caractéristiques générales du commutateur KB
- Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
- Écart angulaire: 30°, 45°, 60° ou 90°
- Nombre maximum de circuits par galette: 4
- Diamètre de l'axe: Ø4 mm
- Nature des contacts: dorés ou argent
- Dimensions du corps: 19 x 14 x13.3mm
Options disponibles sur le commutateur KB
- Commande par clé: non
- Tiré-tourné: non
- Poussé-tourné: non
- Rappel: oui
- Connection par fils: non
- Connection par connecteur: non
- Connection sur circuit imprimé: oui
- Qualité marine: non
- Étanchéité: IP65
Caractéristiques électriques du commutateur KB
- Tension maximale: 50 V
- Intensité maximale avec coupure: 0,25 A
- Intensité maximale sans coupure: 1 A
- Puissance de coupure: 5 W
