Commutateur rotatif 2 à 16 positions CH 16 pour circuit imprimé

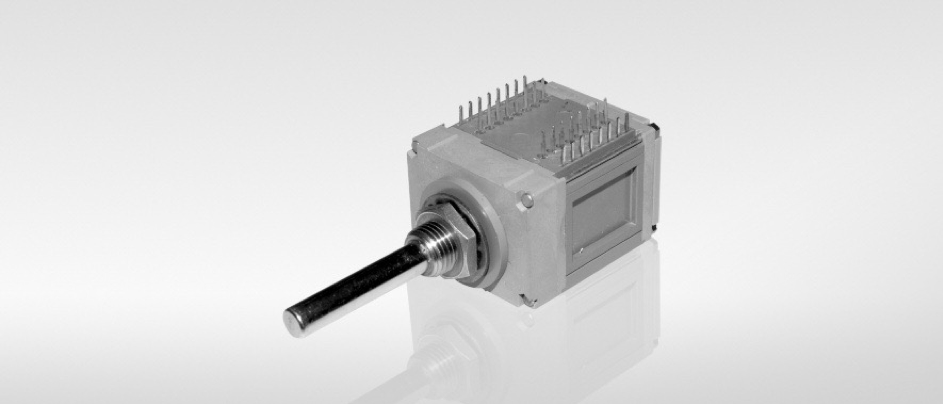

Commutateur rotatif CH 16 pour circuit imprimé

Le modèle CH 16 est un commutateur rotatif possédant 2 à 16 positions, un nombre de circuit maximum par galette de 8. L’écart angulaire entre chaque position est de 9°, 11°15', 12°51', 15°, 18°, 22°30', 5°42', 30°, 36°, 45°, 60°, 90° ou 120°. Ce commutateur peut être commandé avec ou sans serrure. L’axe de commande à un diamètre de Ø6 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur CH 16 peuvent être dorés ou argent, et le commutateur de qualité Marine, avec une étanchéité IP65. Le commutateur CH 16 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur CH 16 pour circuit imprimé

Caractéristiques générales du commutateur CH 16

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16
• Écart angulaire: 9°, 11°15', 12°51', 15°, 18°, 22°30', 5°42', 30°, 36°, 45°, 60°, 90° ou 120°
• Nombre maximum de circuits par galette: 8
• Diamètre de l'axe: Ø6 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 39,8 x 25,5 x 29 mm

Options disponibles sur le commutateur CH 16

• Commande par clé: avec ou sans
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: oui
• Étanchéité: IP65

Caractéristiques électriques du commutateur CH 16

• Tension maximale: 150 V
• Intensité maximale avec coupure: 0,2 A
• Intensité maximale sans coupure: 0,5 A
• Puissance de coupure: 15 W
