Commutateur rotatif 2 à 12 positions KD pour circuit imprimé

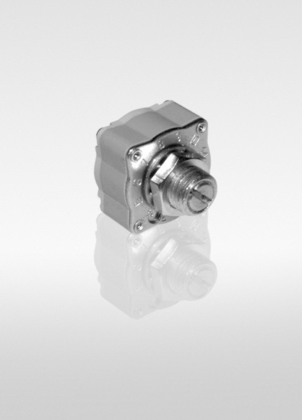

Commutateur rotatif KD pour circuit imprimé

Le modèle KD est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • circuit imprimé
Les contacts sur le commutateur KD peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KD peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur KD pour circuit imprimé

Caractéristiques générales du commutateur KD

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
  • Écart angulaire: 30°, 45°, 60° ou 90°
  • Nombre maximum de circuits par galette: 4
  • Diamètre de l'axe: Ø4 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: 19 x 14 x 14.3 mm

Options disponibles sur le commutateur KD

  • Commande par clé: non
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: non
  • Connection par connecteur: non
  • Connection sur circuit imprimé: oui
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur KD

  • Tension maximale: 50 V
  • Intensité maximale avec coupure: 0,25 A
  • Intensité maximale sans coupure: 1 A
  • Puissance de coupure: 5 W

Documentation du commutateur KD

Fiche technique
