Commutateur rotatif 2 à 12 positions CAF 12 N pour circuit imprimé

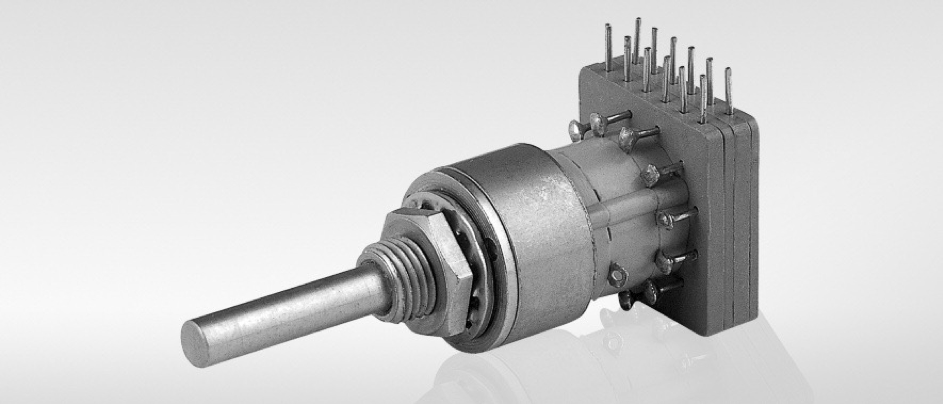

Commutateur rotatif CAF 12 N pour circuit imprimé

Le modèle CAF 12 N est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 30° ou 60°. L’axe de commande à un diamètre de Ø4 mm ou Ø6 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
  • connecteur
  • circuit imprimé
Les contacts sur le commutateur CAF 12 N peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur CAF 12 N peut être adapté mécaniquement afin d’avoir un système:
  • Poussé-tourné
  • Rappel

Caractéristiques du commutateur CAF 12 N pour circuit imprimé

Caractéristiques générales du commutateur CAF 12 N

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
  • Écart angulaire: 30° ou 60°
  • Nombre maximum de circuits par galette: 6
  • Diamètre de l'axe: Ø4 mm ou Ø6 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: ∅16,5 mm Profondeur variable

Options disponibles sur le commutateur CAF 12 N

  • Commande par clé: non
  • Tiré-tourné: oui
  • Poussé-tourné: non
  • Rappel: oui
  • Connection par fils: oui
  • Connection par connecteur: oui
  • Connection sur circuit imprimé: oui
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur CAF 12 N

  • Tension maximale: 150 V
  • Intensité maximale avec coupure: 0,3 A
  • Intensité maximale sans coupure: 1,5 A
  • Puissance de coupure: 25 W

Documentation du commutateur CAF 12 N

Fiche technique
