Commutateur rotatif 2 à 12 positions KX pour circuit imprimé

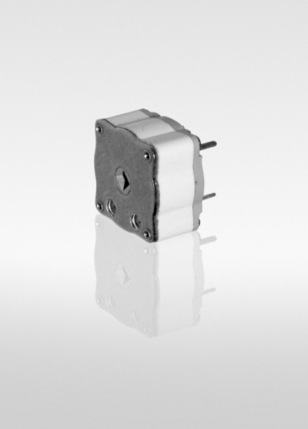

Commutateur rotatif KX pour circuit imprimé

Le modèle KX est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de ØN/A mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur KX peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KX peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur KX pour circuit imprimé

Caractéristiques générales du commutateur KX

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
• Écart angulaire: 30°, 45°, 60° ou 90°
• Nombre maximum de circuits par galette: 4
• Diamètre de l'axe: ØN/A mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 19 x 14 x 13.3 mm

Options disponibles sur le commutateur KX

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: IP65

Caractéristiques électriques du commutateur KX

• Tension maximale: 50 V
• Intensité maximale avec coupure: 0,25 A
• Intensité maximale sans coupure: 1 A
• Puissance de coupure: 5 W

Documentation du commutateur KX
