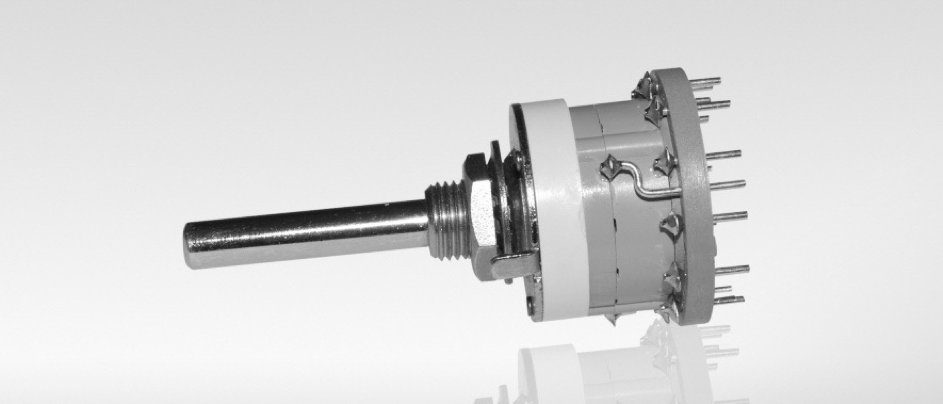

Commutateur rotatif 2 à 12 positions CAG 12 pour circuit imprimé

Commutateur rotatif CAG 12 pour circuit imprimé

Le modèle CAG 12 est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 30°, 60° ou 90°. L’axe de commande à un diamètre de Ø6 mm ou Ø6,35 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• cosse à souder
• connecteur
• circuit imprimé

Les contacts sur le commutateur CAG 12 peuvent être dorés ou argent, et le commutateur de qualité Marine, avec une étanchéité IP65. Le commutateur CAG 12 peut être adapté mécaniquement afin d’avoir un système:

• Tiré-tourné
• Poussé-tourné
• Rappel

Caractéristiques du commutateur CAG 12 pour circuit imprimé

Caractéristiques générales du commutateur CAG 12

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
• Écart angulaire: 30°, 60° ou 90°
• Nombre maximum de circuits par galette: 6
• Diamètre de l'axe: Ø6 mm ou Ø6,35 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: ∅32 x 29.9 mm

Options disponibles sur le commutateur CAG 12

• Commande par clé: non
• Tiré-tourné: oui
• Poussé-tourné: oui
• Rappel: oui
• Connection par fils: oui
• Connection par connecteur: oui
• Connection sur circuit imprimé: oui
• Qualité marine: oui
• Étanchéité: IP65

Caractéristiques électriques du commutateur CAG 12

Documentation du commutateur CAG 12
