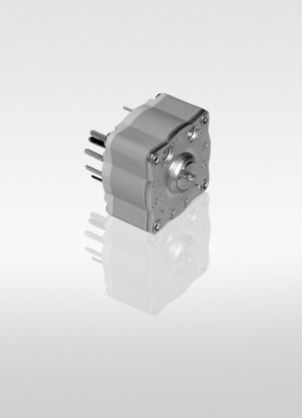

Commutateur rotatif 2 à 12 positions KF pour circuit imprimé

Commutateur rotatif KF pour circuit imprimé

Le modèle KF est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur KF peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KF peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur KF pour circuit imprimé

Caractéristiques générales du commutateur KF

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
• Écart angulaire: 30°, 45°, 60° ou 90°
• Nombre maximum de circuits par galette: 4
• Diamètre de l'axe: Ø4 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 19 x 14 x 13.3 mm

Options disponibles sur le commutateur KF

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: IP65

Caractéristiques électriques du commutateur KF

• Tension maximale: 50 V
• Intensité maximale avec coupure: 0,25 A
• Intensité maximale sans coupure: 1 A
• Puissance de coupure: 5 W

Documentation du commutateur KF
