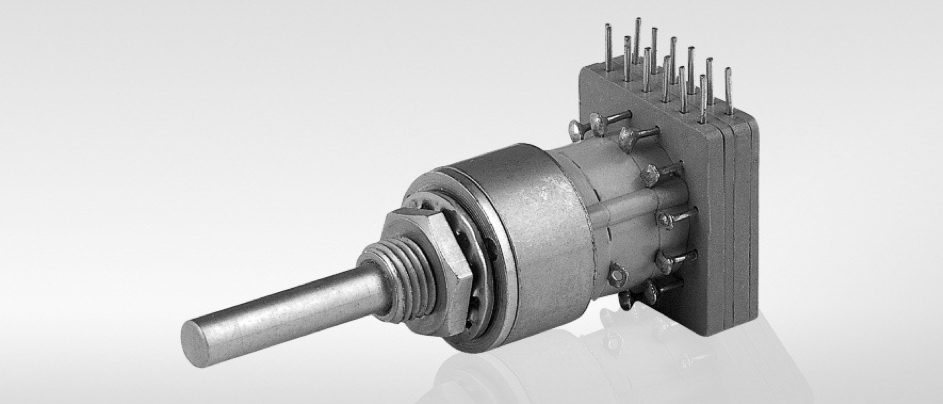

Commutateur rotatif 2 à 10 positions CAF 10 N pour circuit imprimé

Commutateur rotatif CAF 10 N pour circuit imprimé

Le modèle CAF 10 N est un commutateur rotatif possédant 2 à 10 positions, un nombre de circuit maximum par galette de 5. L’écart angulaire entre chaque position est de 36° ou 72°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• cosse à souder
• circuit imprimé

Les contacts sur le commutateur CAF 10 N peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur CAF 10 N peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur CAF 10 N pour circuit imprimé

Caractéristiques générales du commutateur CAF 10 N

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10
• Écart angulaire: 36° ou 72°
• Nombre maximum de circuits par galette: 5
• Diamètre de l'axe: Ø4 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: ∅16,5 mm Profondeur variable

Options disponibles sur le commutateur CAF 10 N

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: oui
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: IP65

Caractéristiques électriques du commutateur CAF 10 N

• Tension maximale: 150 V
• Intensité maximale avec coupure: 0,3 A
• Intensité maximale sans coupure: 1,5 A
• Puissance de coupure: 25 W

Documentation du commutateur CAF 10 N
