Commutateur rotatif 2 à 12 positions KDL pour circuit imprimé

Commutateur rotatif KDL pour circuit imprimé

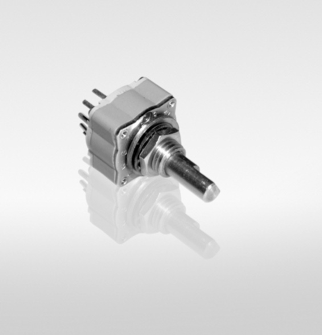

Le modèle KDL est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur KDL peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KDL peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur KDL pour circuit imprimé

Caractéristiques générales du commutateur KDL

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
• Écart angulaire: 30°, 45°, 60° ou 90°
• Nombre maximum de circuits par galette: 4
• Diamètre de l'axe: Ø4 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 19 x 14 x 14.3 mm

Options disponibles sur le commutateur KDL

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: IP65

Caractéristiques électriques du commutateur KDL

• Tension maximale: 50 V
• Intensité maximale avec coupure: 0,25 A
• Intensité maximale sans coupure: 1 A
• Puissance de coupure: 5 W
