Rotary switcheswith connector

These models are specially developed for aeronautical domain, the connection is performed by a rapid junction terminal which suppresses the problem of the contact welds. The internal connections are carried out by us with 24 gauge normalized wire. The maximum capacity of connecting is 40 wires (inputs +outputs).

Standard characteristics:
  • Shaft with plane or other machining on request,
  • Sealed front panel (IP65),
  • 24 points or 40 points connector,
  • 3µm gold plating contacts (CMP6C).
Options:
  • Pull to turn or push to turn safety control,
  • Simple or double fugitive contact,
  • Return to center
  • Make before break contacts...
ROHS and SVHC certificates on request
*Maximum voltage - Maximum current with cut - Maximum current without cut - Maximum switch rating

For other models with connector, please contact us.

All our rotary switches with connector

Filter the switches
Index angle
  • 30°
  • 60°
  • 90°
  • 120°
  • 18°
  • 36°
  • 72°
  • 15°
  • 45°
  • 12°51'
  • 5°42'
  • 51°25'
  • 11°15'
  • 22°30'
Number of positions
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 10
  • 12
  • 16
  • 20
  • 24
  • 26
  • 28
  • 32
Options
  • Command by key
  • Pull to turn
  • Push to turn
  • Return to center
Shaft diameter
  • 6 mm
  • 6,35 mm
  • 10 mm
  • 4 mm
Picture Name Index angle Number of positions Shaft diameter Electrical values* Dimension of switch body Details
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A12

2 to 12 positions rotary switch with connector

30°
60°
90°
120°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
75 W
35,7 x 33 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A20

2 to 20 positions rotary switch with connector

18°
36°
72°
90°

2
3
4
5
6
7
8
10
12
16
20
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A24

2 to 24 positions rotary switch with connector

15°
30°
45°
60°
90°
120°
2
3
4
5
6
7
8
10
12
16
20
24
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A28

2 to 28 positions rotary switch with connector

12°51'
5°42'
51°25'
60°
2
3
4
5
6
7
8
10
12
16
20
24
26
28
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

MINI A32

2 to 32 positions rotary switch with connector

11°15'
22°30'
45°
2
3
4
5
6
7
8
10
12
16
20
24
26
28
32
6 mm
6,35 mm
10 mm
200 V
1 A
5 A
80 W
52,2 x 45,5 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAG 8

2 to 8 positions rotary switch with connector

45°
90°
2
3
4
5
6
7
8
6 mm
6,35 mm
V
A
A
W
∅36 Profondeur VariableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAG 10

2 to 10 positions rotary switch with connector

36°
72°
2
3
4
5
6
7
8
10
6 mm
6,35 mm
V
A
A
W
∅36 Profondeur VariableDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

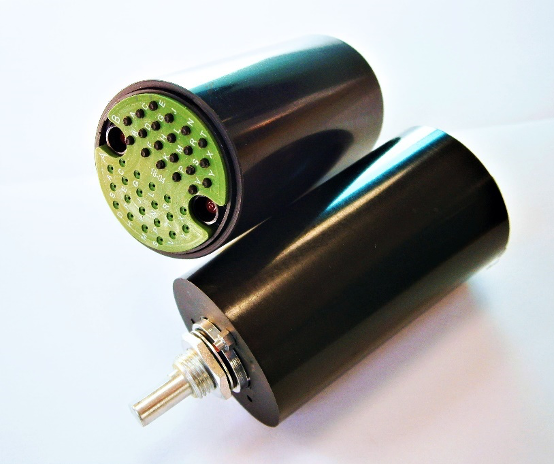

CAG 12

2 to 12 positions rotary switch with connector

30°
60°
90°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
V
A
A
W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAF 12 N

2 to 12 positions rotary switch with connector

30°
60°
2
3
4
5
6
7
8
10
12
4 mm
6 mm
150 V
0,3 A
1,5 A
25 W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

CAF 16 N

2 to 16 positions rotary switch with connector

22°30'
45°
2
3
4
5
6
7
8
10
12
16
4 mm
150 V
0,3 A
1,5 A
25 W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

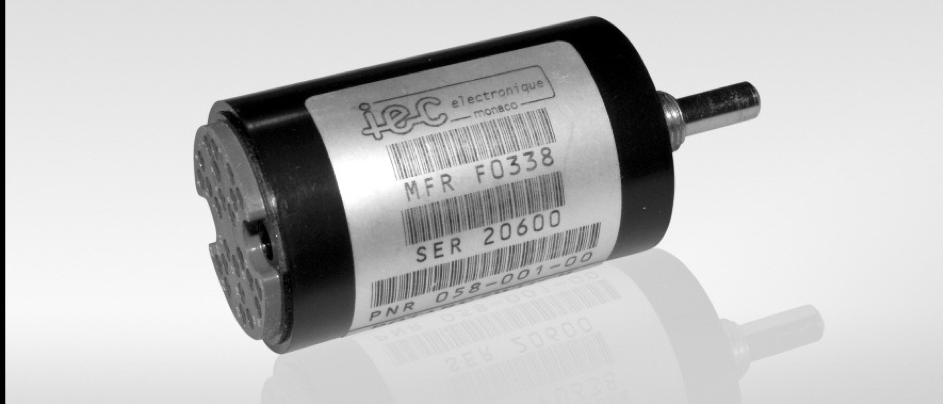

CMP 6 C

2 to 6 positions rotary switch with connector

60°
90°

2
3
4
5
6
6 mm
6,35 mm
115 V
2 A
5 A
150 W
∅36 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SD 12

2 to 12 positions rotary switch with connector

30°
60°
90°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
200 V
2 A
5 A
140 W
34,3 x 25 mm Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 8

2 to 8 positions rotary switch with connector

45°
90°
2
3
4
5
6
7
8
6 mm
6,35 mm
V
A
A
W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 10

2 to 10 positions rotary switch with connector

36°
72°
2
3
4
5
6
7
8
10
6 mm
6,35 mm
150 V
0,5 A
3 A
45 W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 12

2 to 12 positions rotary switch with connector

30°
60°
90°
120°
2
3
4
5
6
7
8
10
12
6 mm
6,35 mm
150 V
0,5 A
3 A
45 W
∅36 Variable depthDétails
Commutateur rotatif professionnel 2 à 6 positions cmp 6c avec connecteur aéronautique

SUB A 24

2 to 24 positions rotary switch with connector

15°
30°
45°
60°
90°
2
3
4
5
6
7
8
10
12
16
20
24
6 mm
6,35 mm
150 V
0,5 A
3 A
45 W
34,3 x 25,5 mm Variable depthDétails
