Commutateur rotatif 2 à 32 positions PA 32 à souder

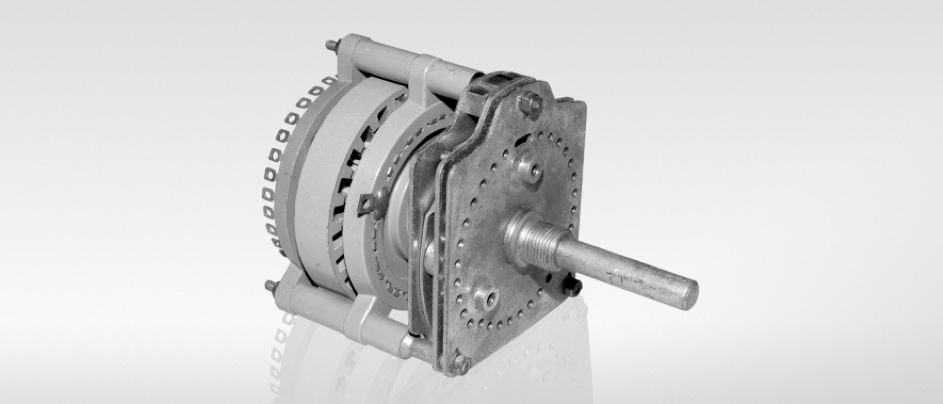

Commutateur rotatif PA 32 à souder

Le modèle PA 32 est un commutateur rotatif possédant 2 à 32 positions, un nombre de circuit maximum par galette de 8. L’écart angulaire entre chaque position est de 11°15', 22°30' ou 45°. Ce commutateur peut être commandé avec ou sans serrure. L’axe de commande à un diamètre de Ø8 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
Les contacts sur le commutateur PA 32 peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur PA 32 peut être adapté mécaniquement afin d’avoir un système:

Modèles en voie d’obsolescence, nous consulter

Caractéristiques du commutateur PA 32 à souder

Caractéristiques générales du commutateur PA 32

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24, 26, 28, 32
  • Écart angulaire: 11°15', 22°30' ou 45°
  • Nombre maximum de circuits par galette: 8
  • Diamètre de l'axe: Ø8 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: 73.5 x 65mm Profondeur Variable

Options disponibles sur le commutateur PA 32

  • Commande par clé: avec ou sans
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: non
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur PA 32

Documentation du commutateur PA 32

Fiche technique
