Commutateur rotatif 2 à 20 positions PA 24 à souder

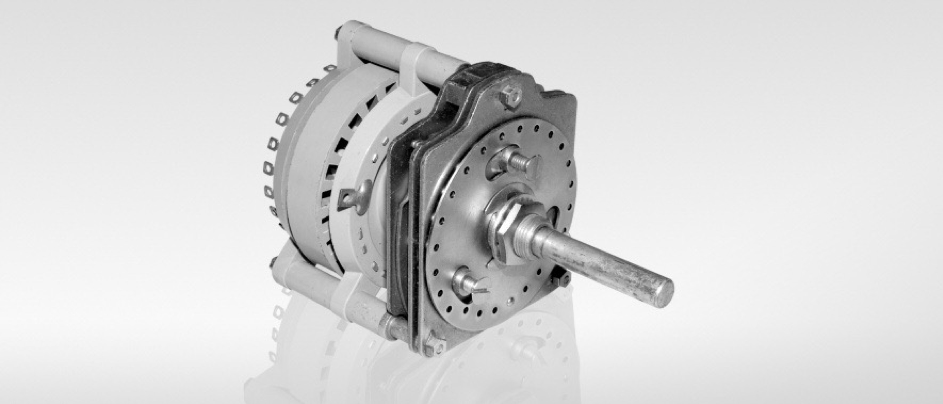

Commutateur rotatif PA 24 à souder

Le modèle PA 24 est un commutateur rotatif possédant 2 à 20 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 15°, 18°, 30°, 45°, 60° ou 90°. Ce commutateur peut être commandé avec ou sans serrure. L’axe de commande à un diamètre de Ø8 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
Les contacts sur le commutateur PA 24 peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur PA 24 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur PA 24 à souder

Caractéristiques générales du commutateur PA 24

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20
  • Écart angulaire: 15°, 18°, 30°, 45°, 60° ou 90°
  • Nombre maximum de circuits par galette: 6
  • Diamètre de l'axe: Ø8 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: 73.5 x 65mm Profondeur Variable

Options disponibles sur le commutateur PA 24

  • Commande par clé: avec ou sans
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: non
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur PA 24

Documentation du commutateur PA 24

Fiche technique
