Commutateur rotatif 2 à 12 positions KR 17 à souder

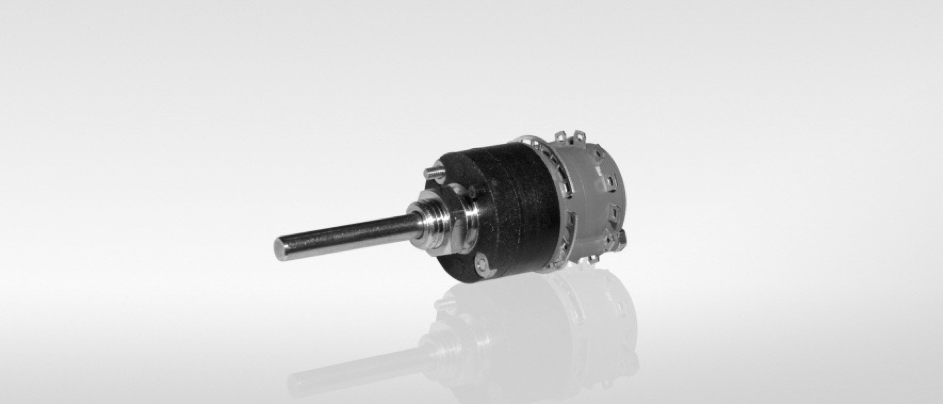

Commutateur rotatif KR 17 à souder

Le modèle KR 17 est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 4. L’écart angulaire entre chaque position est de 30°, 36°, 60° ou 72°. L’axe de commande à un diamètre de Ø3 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
Les contacts sur le commutateur KR 17 peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KR 17 peut être adapté mécaniquement afin d’avoir un système:
  • Tiré-tourné
  • Poussé-tourné
  • Rappel

Caractéristiques du commutateur KR 17 à souder

Caractéristiques générales du commutateur KR 17

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
  • Écart angulaire: 30°, 36°, 60° ou 72°
  • Nombre maximum de circuits par galette: 4
  • Diamètre de l'axe: Ø3 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: ∅17 mm Profondeur variable

Options disponibles sur le commutateur KR 17

  • Commande par clé: non
  • Tiré-tourné: oui
  • Poussé-tourné: oui
  • Rappel: oui
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: non
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur KR 17

  • Tension maximale: 100 V
  • Intensité maximale avec coupure: 0,07 A
  • Intensité maximale sans coupure: 0,2 A
  • Puissance de coupure: W
