Commutateur rotatif 2 à 12 positions KR 10 à souder

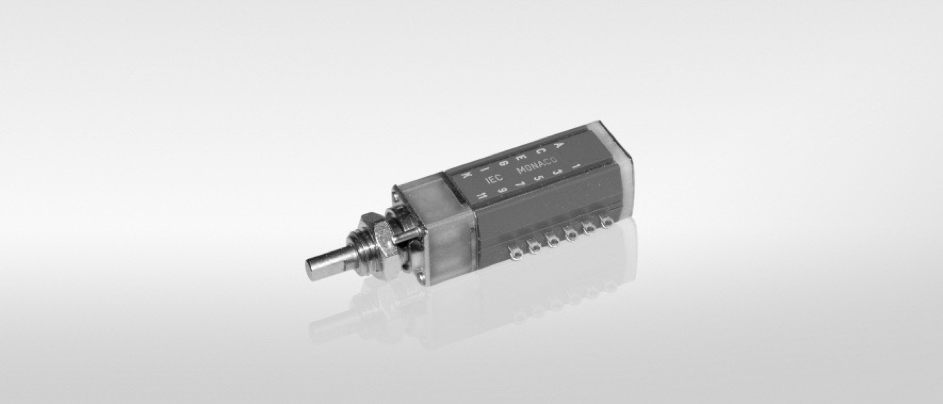

Commutateur rotatif KR 10 à souder

Le modèle KR 10 est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 30° ou 60°. L’axe de commande à un diamètre de Ø3 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• cosse à souder
• circuit imprimé

Les contacts sur le commutateur KR 10 peuvent être dorés, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur KR 10 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur KR 10 à souder

Caractéristiques générales du commutateur KR 10

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
• Écart angulaire: 30° ou 60°
• Nombre maximum de circuits par galette: 6
• Diamètre de l'axe: Ø3 mm
• Nature des contacts: dorés
• Dimensions du corps: 15,8 x 10 mm Profondeur variable

Options disponibles sur le commutateur KR 10

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: oui
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: IP65

Caractéristiques électriques du commutateur KR 10

• Tension maximale: 100 V
• Intensité maximale avec coupure: 0,07 A
• Intensité maximale sans coupure: 0,2 A
• Puissance de coupure: W

Documentation du commutateur KR 10
