Commutateur rotatif 2 à 24 positions GA 24 à souder

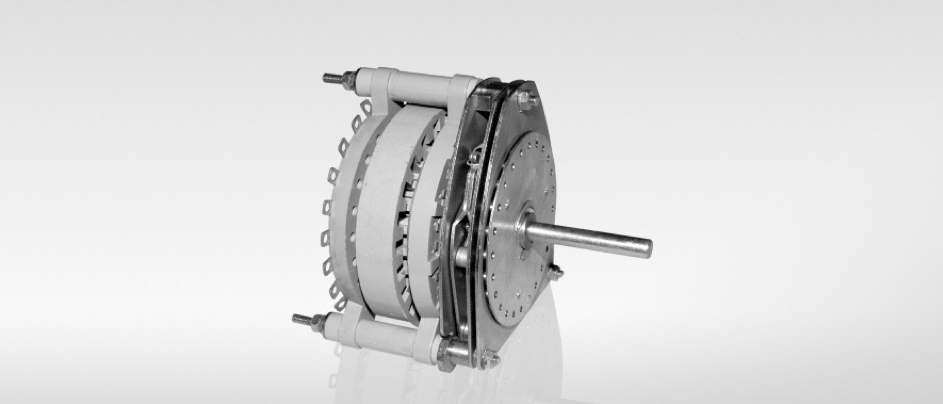

Commutateur rotatif GA 24 à souder

Le modèle GA 24 est un commutateur rotatif possédant 2 à 24 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 15°, 30°, 45°, 60° ou 90°. L’axe de commande à un diamètre de Ø8 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
Les contacts sur le commutateur GA 24 peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur GA 24 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur GA 24 à souder

Caractéristiques générales du commutateur GA 24

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24
  • Écart angulaire: 15°, 30°, 45°, 60° ou 90°
  • Nombre maximum de circuits par galette: 6
  • Diamètre de l'axe: Ø8 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: 112 x 100mm Profondeur Variable

Options disponibles sur le commutateur GA 24

  • Commande par clé: non
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: non
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur GA 24

Documentation du commutateur GA 24

Fiche technique
