Commutateur rotatif 2 à 16 positions CH 144 programmable

Commutateur rotatif CH 144 programmable

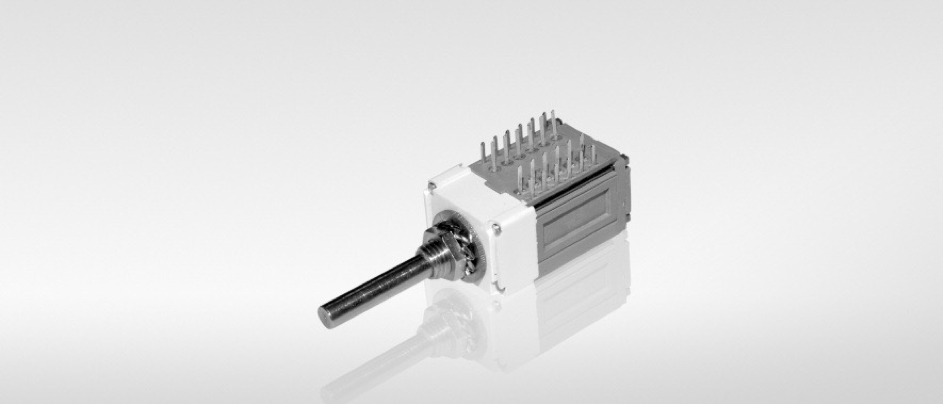

Le modèle CH 144 est un commutateur rotatif possédant 2 à 16 positions, un nombre de circuit maximum par galette de 12. L’écart angulaire entre chaque position est de 9°, 11°15', 12°51', 13°, 15°, 18°, 22°30', 5°42', 30°, 36°, 45°, 60°, 90° ou 120°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur CH 144 peuvent être dorés ou argent, et le commutateur de qualité Marine, avec une étanchéité IP65. Le commutateur CH 144 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur CH 144 programmable

Caractéristiques générales du commutateur CH 144

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16
• Écart angulaire: 9°, 11°15', 12°51', 13°, 15°, 18°, 22°30', 5°42', 30°, 36°, 45°, 60°, 90° ou 120°
• Nombre maximum de circuits par galette: 12
• Diamètre de l'axe: Ø4 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 28,7 x 13,9 x 15,3 mm

Options disponibles sur le commutateur CH 144

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: oui
• Étanchéité: IP65

Caractéristiques électriques du commutateur CH 144

• Tension maximale: 150 V
• Intensité maximale avec coupure: 0,2 A
• Intensité maximale sans coupure: 0,5 A
• Puissance de coupure: 15 W

Documentation du commutateur CH 144
