Commutateur rotatif 2 à 16 positions CB 4 programmable

Commutateur rotatif CB 4 programmable

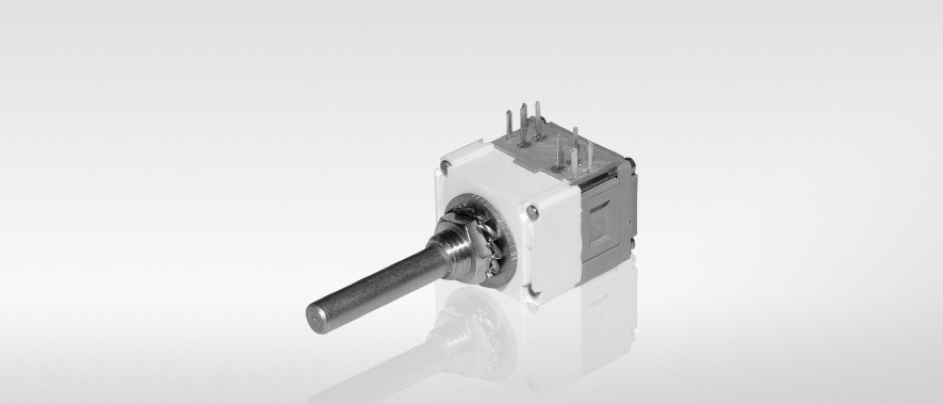

Le modèle CB 4 est un commutateur rotatif possédant 2 à 16 positions, un nombre de circuit maximum par galette de 2. L’écart angulaire entre chaque position est de 22°30', 30°, 36°, 60° ou 90°. L’axe de commande à un diamètre de Ø4 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur CB 4 peuvent être dorés ou argent, et le commutateur de qualité Marine, avec une étanchéité IP65. Le commutateur CB 4 peut être adapté mécaniquement afin d’avoir un système:

• Rappel

Caractéristiques du commutateur CB 4 programmable

Caractéristiques générales du commutateur CB 4

• Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16
• Écart angulaire: 22°30', 30°, 36°, 60° ou 90°
• Nombre maximum de circuits par galette: 2
• Diamètre de l'axe: Ø4 mm
• Nature des contacts: dorés ou argent
• Dimensions du corps: 18,6 x 13,9 x 17,6 mm

Options disponibles sur le commutateur CB 4

• Commande par clé: non
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: oui
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: oui
• Étanchéité: IP65

Caractéristiques électriques du commutateur CB 4

• Tension maximale: 150 V
• Intensité maximale avec coupure: 0,2 A
• Intensité maximale sans coupure: 0,5 A
• Puissance de coupure: 15 W

Documentation du commutateur CB 4
