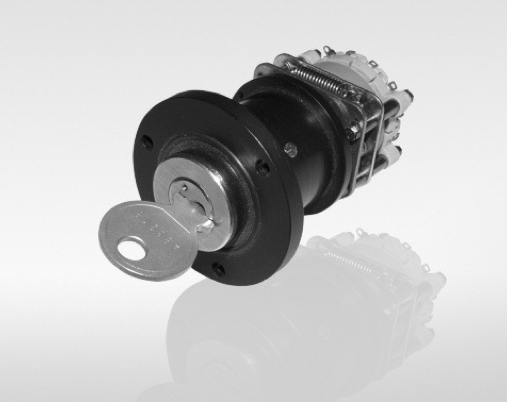

Commutateur rotatif MINI A28 à clé
Le modèle MINI A28 est un commutateur rotatif possédant 2 à 28 positions, un nombre de circuit maximum par galette de 10. L’écart angulaire entre chaque position est de 12°51', 5°42', 51°25' ou 60°. Ce commutateur peut être commandé avec ou sans serrure. L’axe de commande à un diamètre de Ø6 mm, Ø6,35 mm ou Ø10 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:- cosse à souder
- connecteur
- circuit imprimé
Caractéristiques du commutateur MINI A28 à clé
Caractéristiques générales du commutateur MINI A28
- Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12, 16, 20, 24, 26, 28
- Écart angulaire: 12°51', 5°42', 51°25' ou 60°
- Nombre maximum de circuits par galette: 10
- Diamètre de l'axe: Ø6 mm, Ø6,35 mm ou Ø10 mm
- Nature des contacts: dorés ou argent
- Dimensions du corps: 52,2 x 45,5 mm Profondeur variable
Options disponibles sur le commutateur MINI A28
- Commande par clé: avec ou sans
- Tiré-tourné: non
- Poussé-tourné: non
- Rappel: non
- Connection par fils: oui
- Connection par connecteur: oui
- Connection sur circuit imprimé: oui
- Qualité marine: oui
- Étanchéité: IP65
Caractéristiques électriques du commutateur MINI A28
- Tension maximale: 200 V
- Intensité maximale avec coupure: 1 A
- Intensité maximale sans coupure: 5 A
- Puissance de coupure: 80 W
