Commutateur rotatif 12 à 12 positions CLT 5 à clé

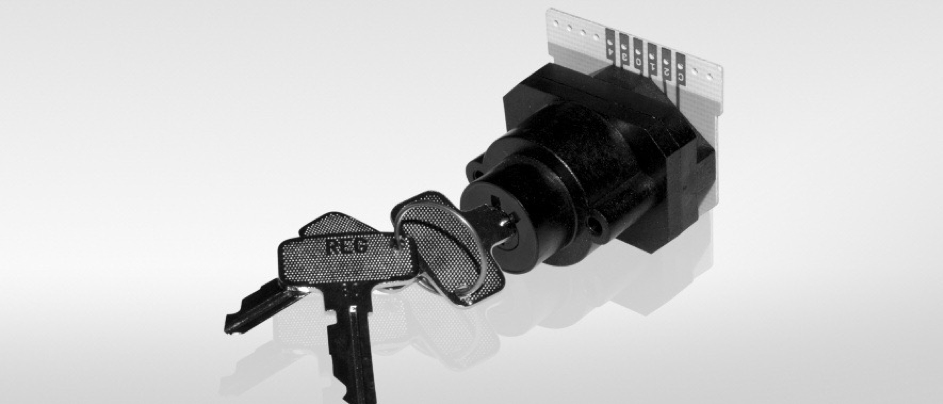

Commutateur rotatif CLT 5 à clé

Le modèle CLT 5 est un commutateur rotatif possédant 12 à 12 positions, un nombre de circuit maximum par galette de 2. L’écart angulaire entre chaque position est de 30° ou 45°. Ce commutateur est commandé par serrure. L’axe de commande à un diamètre de ØN/A mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:

• circuit imprimé

Les contacts sur le commutateur CLT 5 peuvent être dorés, et le commutateur de qualité acier. Le commutateur CLT 5 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur CLT 5 à clé

Caractéristiques générales du commutateur CLT 5

• Nombre de positions: 12
• Écart angulaire: 30° ou 45°
• Nombre maximum de circuits par galette: 2
• Diamètre de l'axe: ØN/A mm
• Nature des contacts: dorés
• Dimensions du corps: 31,7 x 30,5 x 21 mm

Options disponibles sur le commutateur CLT 5

• Commande par clé: oui
• Tiré-tourné: non
• Poussé-tourné: non
• Rappel: non
• Connection par fils: non
• Connection par connecteur: non
• Connection sur circuit imprimé: oui
• Qualité marine: non
• Étanchéité: non

Caractéristiques électriques du commutateur CLT 5

• Tension maximale: 30 V
• Intensité maximale avec coupure: 0,1 A
• Intensité maximale sans coupure: 0,5 A
• Puissance de coupure: 3 W

Documentation du commutateur CLT 5
