Commutateur rotatif 2 à 12 positions RS 40 à souder

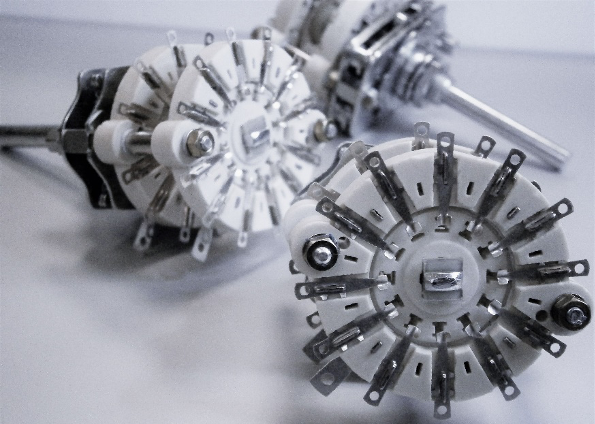

Commutateur rotatif RS 40 à souder

Le modèle RS 40 est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 30°, 60°, 90° ou 120°. L’axe de commande à un diamètre de Ø6 mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
Les contacts sur le commutateur RS 40 peuvent être dorés ou argent, et le commutateur de qualité acier, avec une étanchéité IP65. Le commutateur RS 40 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur RS 40 à souder

Caractéristiques générales du commutateur RS 40

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
  • Écart angulaire: 30°, 60°, 90° ou 120°
  • Nombre maximum de circuits par galette: 6
  • Diamètre de l'axe: Ø6 mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: 49 x 46mm Profondeur Variable

Options disponibles sur le commutateur RS 40

  • Commande par clé: non
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: non
  • Qualité marine: non
  • Étanchéité: IP65

Caractéristiques électriques du commutateur RS 40

Documentation du commutateur RS 40

Fiche technique
