Commutateur rotatif 2 à 12 positions CSM 12 à clé

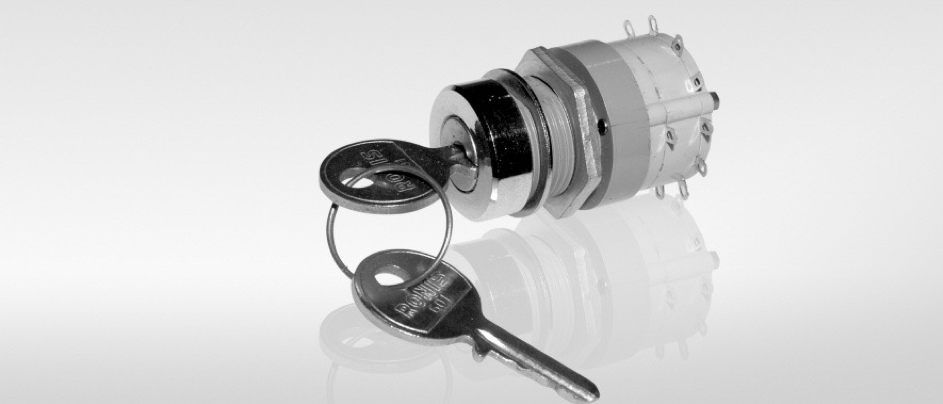

Commutateur rotatif CSM 12 à clé

Le modèle CSM 12 est un commutateur rotatif possédant 2 à 12 positions, un nombre de circuit maximum par galette de 6. L’écart angulaire entre chaque position est de 30°, 60° ou 90°. Ce commutateur est commandé par serrure. L’axe de commande à un diamètre de ØN/A mm. Le type de câblage possible sur ce modèle de commutateur est le suivant:
  • cosse à souder
  • circuit imprimé
Les contacts sur le commutateur CSM 12 peuvent être dorés ou argent, et le commutateur de qualité acier. Le commutateur CSM 12 peut être adapté mécaniquement afin d’avoir un système:

Caractéristiques du commutateur CSM 12 à clé

Caractéristiques générales du commutateur CSM 12

  • Nombre de positions: 2, 3, 4, 5, 6, 7, 8, 10, 12
  • Écart angulaire: 30°, 60° ou 90°
  • Nombre maximum de circuits par galette: 6
  • Diamètre de l'axe: ØN/A mm
  • Nature des contacts: dorés ou argent
  • Dimensions du corps: ∅32 mm Profondeur variable

Options disponibles sur le commutateur CSM 12

  • Commande par clé: oui
  • Tiré-tourné: non
  • Poussé-tourné: non
  • Rappel: non
  • Connection par fils: oui
  • Connection par connecteur: non
  • Connection sur circuit imprimé: oui
  • Qualité marine: non
  • Étanchéité: non

Caractéristiques électriques du commutateur CSM 12

  • Tension maximale: 300 V
  • Intensité maximale avec coupure: 0,5 A
  • Intensité maximale sans coupure: 2 A
  • Puissance de coupure: 100 W

Documentation du commutateur CSM 12

Fiche technique
